CS-1D超動態電阻應變儀(2.5M)

2019/12/13

　　CS-1D超動態電阻應變儀采用電子自動平衡技術，成為我國新一代超動態高性能自動平衡應變儀（頻帶范圍達0-2.5MHz）。本儀器既可以作為一般應變儀使用，也可作為沖擊爆炸等特殊寬頻測量使用，配接不同類型的應變片及應變片式傳感器，可以實現應力、拉壓力、速度、加速度、位移、扭矩等多種物理量的測量。
　　技術指標
　　1、量程（2V橋）：0～±30000με
　　2、供橋電壓：2V、4V、6V
　　3、平衡方式及時間：自動平衡，平衡時間約2秒，平衡保持時間約48小時
　　4、平衡范圍：電子自動平衡，平衡范圍為橋路電阻的±1%（約5000με），手動微調范圍±100με。
　　5、靈敏度（2V橋）：1V/1000με
　　6、增益：1/100、1/50、1/10、1/5、1/2、1。
　　7、校準值：±1000με、 ±2000με 、 ±5000με 、 ±10000με 、±20000με ，誤差±0.5%±2με 。
　　8、頻帶及低通濾波（Hz）：20KHz，200KHz，2.5MHz，其中20KHz、 200KHz、2.5M截止點-3dB±1dB，截止特性-40dB/10倍頻程。
　　9、頻響范圍達0-2.5MHz
　　10、橋路電阻適用范圍：60～1KΩ
　　11、非線性：≤±0.1%
　　12、輸出電壓：±10Vp（5mA）
　　13、應變系數：K=2.00
　　14、通道數：2-8通道任選。
　　15、電源：220V
　　16、工作溫度：10℃～+40℃
　　17、工作濕度范圍：30%～85%

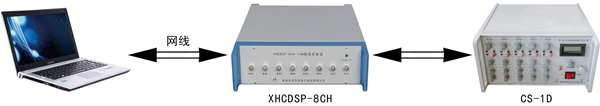

　　注：我公司生產的CS-1D超動態應變儀與XHCDSP-8CH數據采集器及分析軟件可組成測試頻帶達到2.5M的超動態應變采集分析系統，用于沖擊爆炸等特殊寬頻測量使用。
