內裝IC壓電加速度傳感器

2019/04/17

YD系列內裝IC壓電加速度傳感器，剪切型壓電加速度傳感器和選擇國外新一代的IC電路組成。在多點長線測量中，對長線的要求低（長線距離可達千米以上），性價比高，抗潮濕、抗粉塵等環境特性好，各種型號有對地絕緣型傳感器，提高了系統的測試可靠性和環境適應性。

突出特點：

低阻抗輸出，抗干擾，噪聲小。

性價比高，安裝方便，尤其適用于多點測量。

穩定可靠、抗潮濕、抗粉塵、抗有害氣體。

共性指標：

線性:≤1% 橫向靈敏度≤5% 典型值：≤3%

輸出偏壓：8-12VDC 恒定電流：2-20mA 典型值：≤3%

輸出阻抗：＜150Ω 激勵電壓：18～30VDC 典型值：≤3%

溫度范圍：-40℃～+120℃ 放電時間常數：≥0.2S

殼絕緣電阻：＞10⁸ 安裝力矩：約20-30kgf.充滿（M5螺紋）

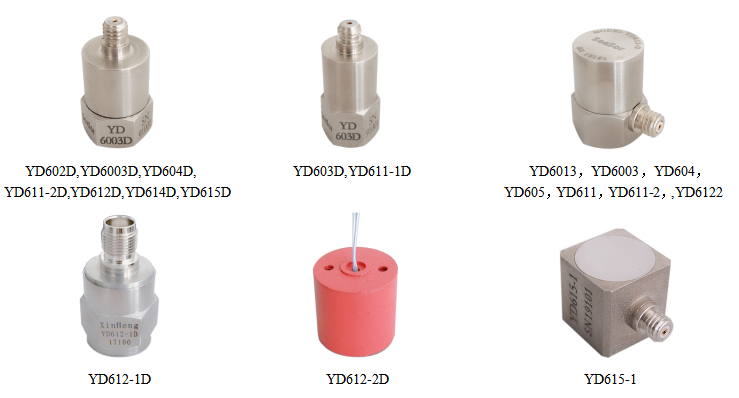

★ 通用測振，長期監測型

型號	靈敏度 mV/g	量程 g	頻率范圍 Hz(±10%)	諧振頻率 KHZ	分辨率 g	抗沖擊 g	外形尺寸mm		重量	安裝螺紋 mm
型號	靈敏度 mV/g	量程 g	頻率范圍 Hz(±10%)	諧振頻率 KHZ	分辨率 g	抗沖擊 g	橫截面	高度h	重量	安裝螺紋 mm
YD602/D	15	330	1～10000	30	0.0004	1500	六方14	22.5/29.5	18	M5
YD6013	20	250	1～15000	50	0.0002	1500	六方12	18	9	M5
YD6003/D	25	200	0.7～11000	33	0.0008	2000	六方14	20/27	13	M5
YD603D	30	166	1～15000	45	0.0007	2000	六方12	29/30	14	M5
YD604/D	50	100	0.35～10000	32	0.0004	2000	六方14	20/27	15	M5
YD605/D	50	100	0.5～5000	15	0.0002	1500	六方24	27/34	66	M5
YD611/D	100	50	0.5～10000	30	0.0002	1500	六方12	21.5/28.5	12	M5
YD611-1/D	100	50	0.5～9000	27	0.0002	1500	六方17	24.5/31	28	M5
YD611-2/D	100	50	0.7～10000	30	0.0002	1000	六方14	20/26	17	M5
YD612/D	100	50	0.5～8000	24	0.0004	1500	六方14	22.5/29.5	18	M5
YD612-1/D	100	50	0.5～6000	22	0.0002	1000	六方17	30/34	46	M5
YD612-2D	100	50	1～12000	36	0.0002	5000	柱形Ф12	14	4	M5
YD6122/D	200	25	0.5～6000	18	0.0004	1000	六方17	23/30	35	M5
YD614/D	400	12	0.35～5000	15	0.0004	1000	六方19	26/33	40	M5
YD615/D	500	10	0.2～5000	18	0.0004	1000	六方24	24/31	65	M5
YD615-1	500	10	0.7～10000	31	0.00004	1000	四方15	15.5	12	M5

★

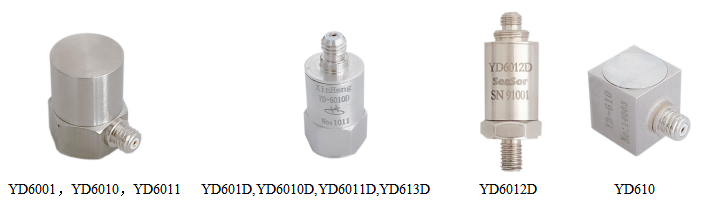

模態試驗，高頻沖擊、大量程測量

型號	靈敏度 mV/g	量程 g	頻率范圍 Hz(±10%)	諧振頻率 KHZ	分辨率 g	抗沖擊 g	外形尺寸mm		重量（克）	安裝螺紋 mm
型號	靈敏度 mV/g	量程 g	頻率范圍 Hz(±10%)	諧振頻率 KHZ	分辨率 g	抗沖擊 g	橫截面	高度h	重量（克）	安裝螺紋 mm
YD6001	10	500	1～12000	40	0.002	5000	六方14	20	17	M5
YD601/D	10	500	1～13000	40	0.0002	1500	六方12	21.5/28.5	12	M5
YD6010/D	5	1000	1～15000	45	0.0002	5000	六方12	19/26	10	M5
YD6011/D	2.5	2000	1～15000	50	0.0002	3000	六方12	18/25	9	M5
YD6012D	1.0	5000	1～20000	60	0.02	20000	六方12	25	14	M5
YD610	100	50	0.5～15000	45	0.0002	2000	四方12	13.5	8	M5
YD613D	100	50	0.2～6000	18	0.0002	1000	六方17	30	25	M5

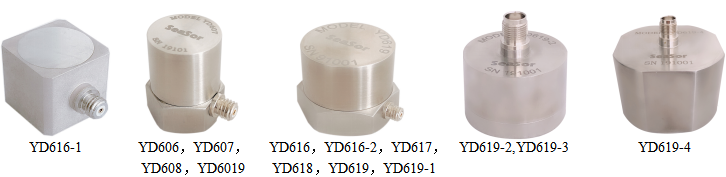

★ 高靈敏，低頻小g值測量型

型號	靈敏度 mV/g	量程 g	頻率范圍 Hz(±10%)	諧振頻率 KHZ	分辨率 g	抗沖擊 g	外形尺寸		重量（克）	安裝螺紋 mm
型號	靈敏度 mV/g	量程 g	頻率范圍 Hz(±10%)	諧振頻率 KHZ	分辨率 g	抗沖擊 g	橫截面	高度h	重量（克）	安裝螺紋 mm
YD606/D	150	33	0.7～13000	40	0.0002	1000	六方15	24/31	23	M5
YD607/D	250	20	0.7～7700	23	0.00008	1000	六方17	25/32	32	M5
YD608/D	700	7	0.1～4000	12	0.00003	500	六方24	25.5/32.5	75	M5
YD616/D	1000	5	0.04～1500	6	0.00002	200	六方30	26/33	120	M5
YD616-1	1000	5	0.35～6000	18	0.00002	500	四方18	15.5	19	M5
YD616-2	1000	5	0.05～2000	7.5	0.00002	300	六方30	26	126	M5
YD617/D	1500	3.3	0.2～2000	8	0.0002	300	六方30	29/36	133	M5
YD618/D	2500	2	0.1～500	2	0.0002	200	六方30	29/36	150	M5
YD618-1/D	2500	2	0.35～300	13	0.000008	200	Ф19.5	25	55	M5
YD619	5000	1	0.1～1500	7	0.000004	200	六方30	26	125	M5
YD6019	10000	0.5	0.5～2000	6.5	0.000002	100	六方32	47	160	M5
YD619-1	10000	0.5	0.05～300	1.2	0.000002	100	六方30	28	160	M5
YD619-2	40000	0.12	0.5～1000	3	0.0000005	30	Ф45	37.5	420	M5
YD619-3	120000	0.04	1～300	1.2	0.0000002	10	Ф66	42	930	M5
YD619-4	50000	0.1	0.05～500	1.6	0.0000006	50	Ф66	65	1550	M5

注:型號后綴D為頂端輸出，不綴D為側端輸出。

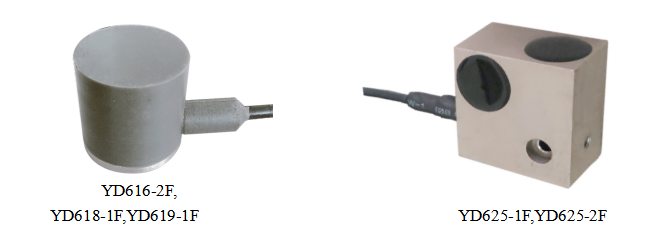

★ 密封型

型號	靈敏度 mV/g	量程 g	頻率范圍 Hz(±10%)	諧振頻率 KHZ	分辨率 g	抗沖擊 g	外形尺寸		重量（克）	安裝螺紋 mm
型號	靈敏度 mV/g	量程 g	頻率范圍 Hz(±10%)	諧振頻率 KHZ	分辨率 g	抗沖擊 g	橫截面	高度h	重量（克）	安裝螺紋 mm
YD616-2F	1000	5	0.1～1500	7.5	0.00002	300	柱形Φ36	36.5	170	M5
YD618-1F	2500	2	0.35～300	13	0.000008	200	柱形Φ25	27	60	M5
YD619-1F	10000	0.5	0.05～300	1.2	0.000002	100	柱形Φ36	36.5	205	M5
YD625-1F	1000	5	0.1～1000	5	0.00002	300	四方42	25	260	M5
YD625-2F	2500	2	0.1～1000	5	0.00002	300	四方42	25	260	M5

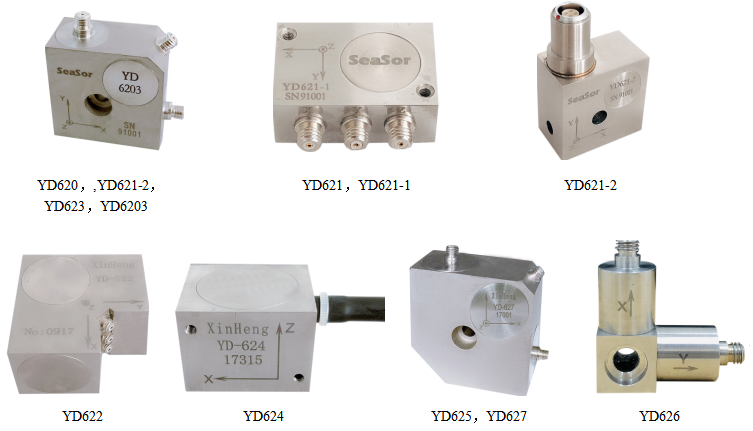

★ 二軸向、三軸向測量型

型號	靈敏度 mV/g	量程 g	頻率范圍 Hz(±10%)	諧振頻率 KHZ	分辨率 g	抗沖擊 g	外形尺寸		重量（克）	安裝螺紋 mm
型號	靈敏度 mV/g	量程 g	頻率范圍 Hz(±10%)	諧振頻率 KHZ	分辨率 g	抗沖擊 g	橫截面	高度h	重量（克）	安裝螺紋 mm
YD620	150	33	0.5～3000	15	0.0004	500	四方40	20	88	M5
YD621	200	25	0.5～3000	13	0.0004	500	長方35×20	15	60	M3-M
YD621-1	200	25	0.5～4000	13	0.0001	500	長方32×22	12	70	2-M2.
YD621-2	200	25	0.5～4000	20	0.0001	500	四方29	17	100	M5
YD622	600	8	0.2～1000	5	0.0002	300	四方48	28	240	M5
YD623	100	50	0.5～5000	22	0.0002	500	四方29	17	98	M5
YD6203	500	10	0.5～2000	8	0.00004	300	四方36	19	100	M5
YD624	10000	0.5	0.1～150	2	0.000002	50	長方35×30	25	195	M5
YD625	2500	2	0.5～600	1.8	0.0002	200	四方56	35	554	M5
YD626	100	50	0.5～6000	22	0.0002	1000	四方13	20.5	33	M5
YD627	1000	5	0.1～1000	5	0.00002	300	四方48	25	260	M5
YD628	5000	1	0.1～200	2	0.000004	50	四方58	30	395	M5
YD629-1	100	50	0.5-6000	22	0.0001	1000	四方16.5	16.5	18	M5
YD629-2	40	125	0.5-7000	39	0.0025	1000	四方15	15	14	M5
YD629-3	2	2500	0.5-12000	70	0.005	1000	四方10.5	10.5	6.3	M5
YD629-4	1	5000	0.5-12000	70	0.01	1000	四方10.5	10.5	14	M5

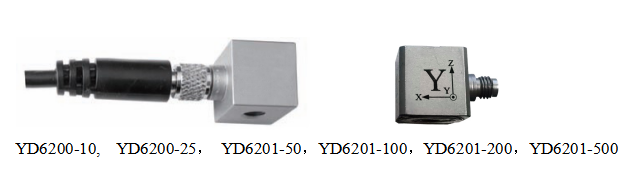

YD6200-10	500	10	1～2000	15	0.0002	500	四方18	18	40	M5
YD6200-25	200	25	1～2000	20	0.0005	500	四方16	16	35	M5
YD6201-50	100	50	0.5～5000	50	0.001	2000	四方14	14	19.5	M5
YD6201-100	50	100	1～5000	50	0.002	2000	四方14(螺紋) 四方12(膠粘)	14(螺紋) 12(膠粘)	19.5/ 9.5	M5
YD6201-200	25	200	1～5000	50	0.004	2000	四方14(螺紋) 四方10(膠粘)	14(螺紋) 10(膠粘)	19.5/ 8.5	M5
YD6201-500	10	500	1～5000	50	0.01	2000	四方14(螺紋) 四方10(膠粘)	14(螺紋) 10(膠粘)	19.5/ 8.5	M5

注:YD624、YD626為二軸，其他均為三軸。
